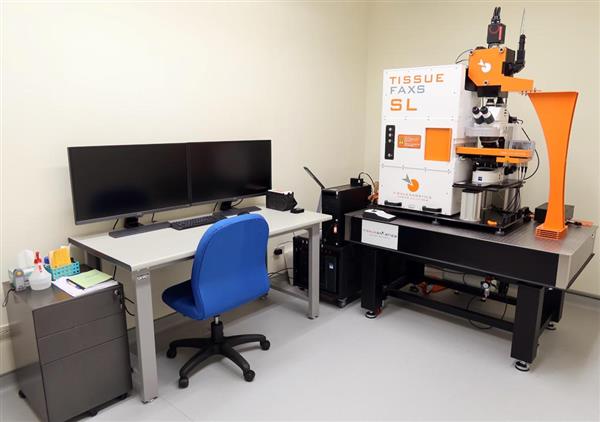

組織切片掃描及病理分析系統 -穿透光

儀器描述

TissueGnostics TissueFAXS SL 自動進片組織掃片設施，可針對免疫化學染色或螢光染色影像掃描後，進行細胞標誌染色個別拆解和定量，可呈現多目標與多樣性分析，分析過程可在數據和影像之間雙向追蹤，得知特定細胞群的形態和所在位置，最終可將所有數據輸出，匯入Excel或其他軟體進行統計分析。

主要特點

  • 具備高解析視野拼接演算法，提供無縫拼接數位影像，及全景影像大圖輸出功能
  • 連續景深堆疊演算法，降低穿透光及螢光背景干擾，提供樣本清晰影像
  • 拍攝軟體具備整合式3D共軛焦掃描模組、景深延伸功能，可自由設定Z軸間距以及連續影像範圍

儀器規格

  • 電動正立型顯微鏡：Zeiss Axio Imager 2
  • Wildfield光源：Lumencor SpectraX 多波長LED燈源
  • 螢光濾片：DAPI, FITC, TRITC, Cy5 (可支援Cy7的瑩光，但不可同時使用Cy5)
  • 物鏡：2.5x, 10x, 20x, 63x油鏡
  • 共軛焦掃描器：CrestOptics X-Light V2，70 um pinhole disk，5螢光通道：DAPI、FITC、TRITC、Cy5、Cy7
  • 相機：
    螢光Hamamatsu ORCA Flash4.0 sCMOS 2048 x 2048
    穿透光Color CMOS 4.2Megapixel
  • 控制軟體：TISSUEGENOSTICS
  • 離線分析軟體：StrataQuest PLUS

使用注意事項

  • 玻片封片必須平整與乾淨，建議使用24 x 50 mm蓋玻片。
  • 提供論片計價代掃服務，請洽技術專員
  • 有委託掃片需求者請直接與管理員聯繫!

放置地點

國家生技研究園區A棟5樓A502c室

管理人員

技術專員：蕭志強

電子信箱：as0210241@gate.sinica.edu.tw

電話：02-7750-5500#1478

Description

TissueFAXS SL systems provide the benefits of both high-throughput of slides and laser-free fast confocal imaging. The Slide Validator technology to ensure a high level of digital slide sharpness. Each scanned FOV is evaluated for sharpness on-the-fly during the scan process.

Application

  • Multi-channel fluorescence & brightfield
  • Extended Focus Imaging & Z-Stacking

Specification

  • Microscope main body：Zeiss Axio Imager 2
  • Light source：Lumencor SPECTRA X Light engine LED
  • Filter：DAPI, FITC, TRITC, Cy5 (support Cy7, but avoid use Cy5 at the same time)
  • Objective：2.5x, 10x, 20x, 63x oil
  • Confocal scanning head：CrestOptics X-Light V2，70 um pinhole disk，5 fluorescence channel：DAPI、FITC、TRITC、Cy5、Cy7
  • Camera：Fluorescence:
    Hamamatsu ORCA Flash4.0 sCMOS 2048x2048
    Brightfield: Color CMOS 4.2Megapixel
  • Controller sofeware：TISSUEGENOSTICS
  • OFF-Line sofeware：StrataQuest PLUS

Precautions for user

  • The edge of slice sample must be smooth and clean
  • Recommend to use 24 x 50 mm (0.17 mm)” coverslip

Facility location

National Biotechnology Research Park Building A, 5th Floor, room A502c

Manager

Contact：蕭志強

Enail：as0210241@gate.sinica.edu.tw

Tel：02-7750-5500#1478
